通信電子

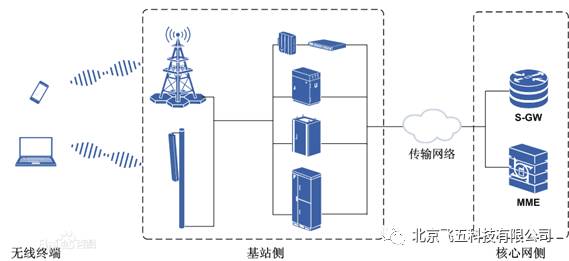

通信設備主要分為基站（基帶處理單元）、RRU（射頻拉遠模塊）、功放、RNC（無線網絡控制器）和直放站；
基站與RRU比例通常為1：4.5；
BBU由主控、基帶、監控和電源組成；
RRU由數字、小信號處理、功放和電源組成；
RRU與功放的配比辦法：1個RRU配3個8通道功放，配5個2通道功放；
1個RNC配105個基站。

BBU是3G網絡使用的分布式基站架構，RRU和BBU之間需要用光纖連接。一個BBU可以支持多個RRU。采用BBU+RRU多通道方案，可以很好地解決大型場館的室內覆蓋。

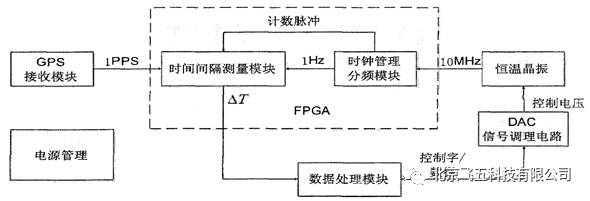

基站OCXO與GPS模塊應用電路如下：

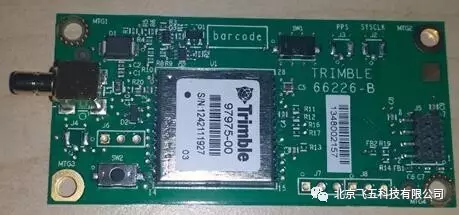

Trimble GPS授時：
99889-00描述：GPS 15ns -40-85C  19mm*19mm
97975-00描述：GPS+北斗 15ns -40-85C 19mm*19mm
96975-00描述：GPS+北斗 15ns -40-85C 19mm*19mm  TCXO10M輸出

OCXO：
晶源 OCXO36-10M LVTTL ±3ppb -10to 70C 12V DIP36*37
